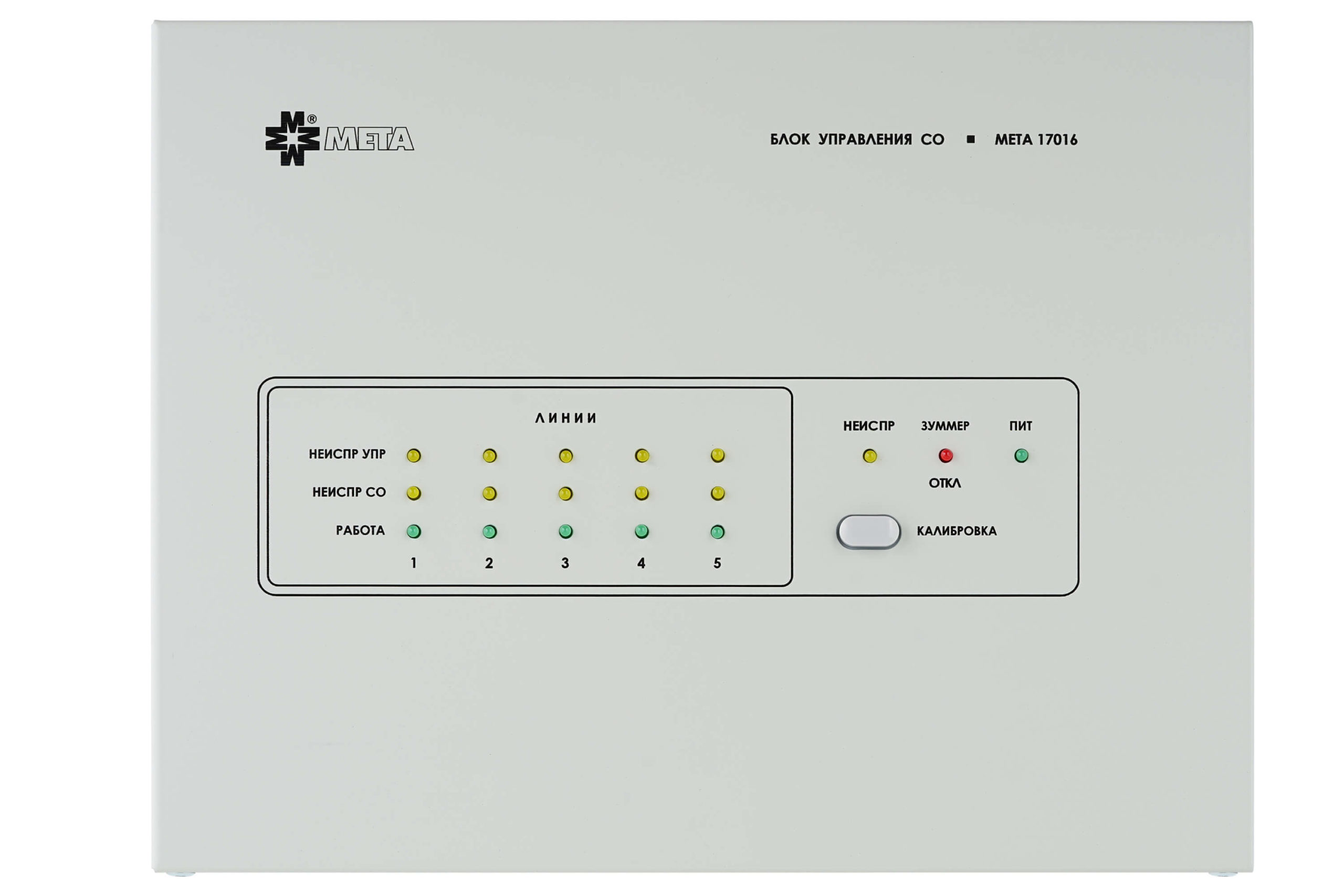

МЕТА 17016 Блок управления световыми оповещателями

Блок управления световыми оповещателями МЕТА 17016 (БУ) предназначен для питания, управления и контроля исправности пятью линиями световых эвакуационных знаков пожарной безопасности, выполненных на излучающих светодиодах (световые оповещатели (СО), а также линий связи с ними. Применение блока в составе системы оповещения и управления эвакуацией людей при пожаре (далее ? СОУЭ) позволяет в полном объеме выполнить требования п. 5.1 и п. 5.2 свода правил СП 3.13130.2009 «Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности».

Функциональные возможности

• Возможность построения системы светового оповещения
• Возможность подключения до 5 линий СО
• К каждой линии возможно подключение до 25 СО
• Сигнал «НЕИСП РАВНОСТЬ» во внешние цепи
• Несколько режимов работы включения СО
• Подключение СО по схеме «звезда»
• Контроль линий СО на КЗ, обрыв, отключение одного и более СО
• Контроль линий управления от ППК на КЗ и обрыв
• Подключение внешнего источника питания

Технические характеристики

	Блок управления световыми оповещателями МЕТА 17016
Количество линий СО, шт, не более	5
Количество СО подключаемых к одной линии, шт, не более	20
Напряжение питания, В	12/24
Длина линии связи между ППК и БУ, м, не более	200
Длина линии связи между СО и БУ, м, не более	1000
Максимальное сопротивление проводов линии от ППК до БУ, Ом, не более	100
Максимальное суммарное сопротивление проводов линии от БУ до СО, Ом, не более	100
Максимальное коммутируемое напряжение по выходу НЕИСП Р, В, не более	40
Максимальный коммутируемый ток по выходу НЕИСП Р, А, не более	0, 1
Максимальный ток нагрузки по каждому линейному выходу, А, не более	0, 5
Потребляемый ток от БРП в дежурном режиме, А, не более	0, 2
Потребляемый ток в выключенном состоянии всех линий при питании 24В, А, не более	0, 125
Габаритные размеры, не более	355х255х90 мм
Масса, кг, не более	3, 7
