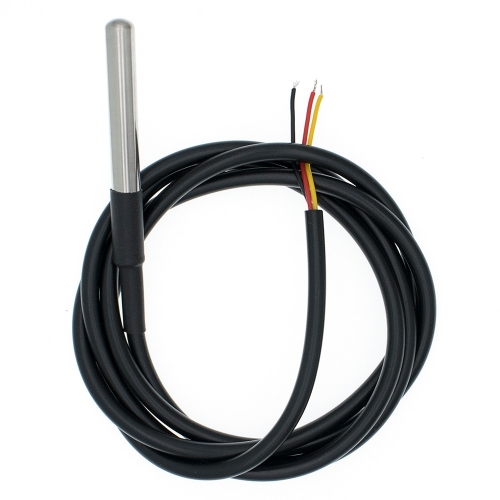

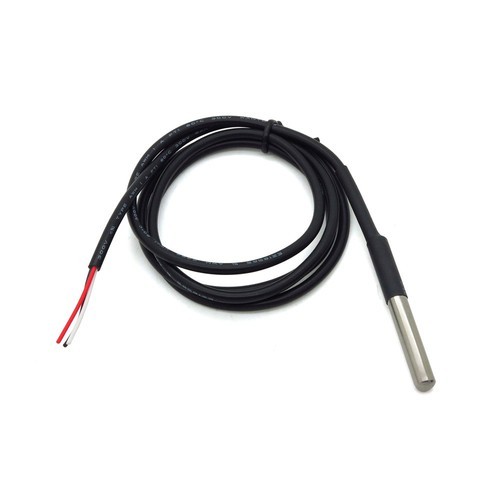

Датчик температуры DS18B20 с проводом

Датчик температуры основан на популярной микросхеме DS18B20. Он определяет температуру окружающей среды в диапазоне от -55 °C до +125 °C и передаёт данные в виде цифрового сигнала с 12-битным разрешением по протоколу 1-Wire. Этот протокол позволяет подключить огромное количество таких датчиков, используя всего один цифровой порт контроллера и всего два провода для всех датчиков: землю и сигнал. В этом случае применяется так называемое «паразитное питание», при котором датчик получает энергию прямо с линии сигнала. Каждый датчик имеет уникальный прошитый на производстве 64-битный код, который может использоваться микроконтроллером для общения с конкретным сенсором на общей шине. Код каждого сенсора считывается отдельной командой. В постоянной памяти DS18B20 можно сохранить граничные значения температуры, при выходе из которых сенсор будет переходить в режим тревоги. На общей шине из многих сенсоров микроконтроллер может за раз узнать, какие из них перешли в этот режим. Таким образом легко определить проблемный участок в контролируемой среде. Разрешение показаний настраДатчик температуры DS18B20 с проводом. Температурный диапазон работы от -55 до +125 °С. Точность поддержания заданной температуры (гистерезис) - 0,5°C.
